JIDONGDAmemasokSambungan Ekspansi Karet Bola Gandauntuk sistem perpipaan industri yang memerlukan isolasi getaran yang andal, kompensasi pergerakan, dan fleksibilitas sambungan. Didesain dengan bodi karet bola ganda, lapisan kain yang diperkuat, dan pelindung jaring baja tahan karat, komponen fleksibel ini cocok untuk aplikasi perpipaan berat yang melibatkan pompa, kompresor, sistem air, udara, oli, bahan kimia ringan, dan cairan industri lainnya.
Sambungan ekspansi bola ganda dirancang untuk menyerap pergerakan pipa sekaligus membantu mengurangi getaran dan tekanan yang ditransfer dari peralatan yang terhubung ke sistem perpipaan. Dibandingkan dengan struktur bola tunggal, geometri dua bolanya memberikan fleksibilitas tambahan dan penyerapan gerakan. JIDONGDA menawarkan sambungan ekspansi karet yang diperkuat menggunakan bahan seperti EPDM, NBR, dan Neoprene, dengan penguat kain multi-lapis dan lapisan jaring baja tahan karat eksternal. Tergantung pada desainnya, spesifikasi yang tersedia dapat mencakup kelas tekanan DN32–DN600, PN10/PN16/PN25, dan rentang suhu dari -20°C hingga +120°C, dengan senyawa khusus tersedia untuk suhu yang lebih tinggi.
Daftar isi
- Apa itu Sambungan Ekspansi Karet Bola Ganda?
- Mengapa Penting dalam Sistem Perpipaan Industri?
- Bagaimana Gabungan Dibangun?
- Apa Keunggulan Kinerja Utamanya?
- Spesifikasi Teknis Apa yang Harus Diperiksa Pembeli?
- Dimana Bisa Digunakan?
- Bagaimana Seharusnya Pembeli Memilih Model yang Tepat?
- Apa yang Harus Dipertimbangkan Saat Instalasi?
- Pertanyaan yang Sering Diajukan
- Bagaimana Cara Meminta Solusi Khusus?

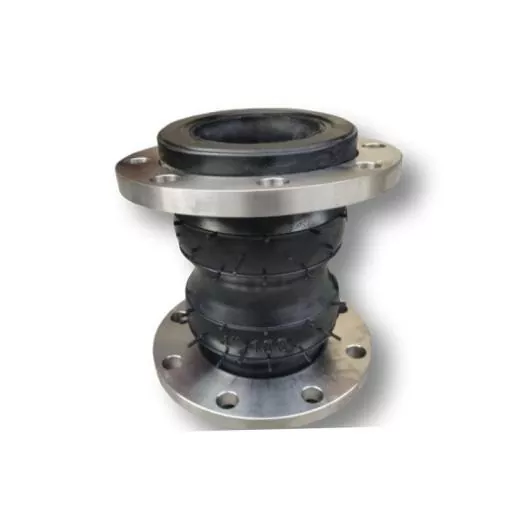

Apa itu Sambungan Ekspansi Karet Bola Ganda?
Sambungan ekspansi karet bola ganda adalah komponen sambungan pipa fleksibel yang terdiri dari dua bagian karet bulat. Tujuan utamanya adalah untuk mengakomodasi pergerakan dan mengurangi transmisi getaran antara peralatan dan pipa yang terhubung.
Berbeda dengan sambungan pipa kaku, struktur karet fleksibel dapat merespons gerakan aksial, lateral, dan sudut. Hal ini membuat sambungan ini sangat berguna di sekitar peralatan yang berputar atau bolak-balik di mana getaran dan fluktuasi tekanan dapat memberikan tekanan tambahan pada saluran pipa.
Konfigurasi bola ganda sangat berguna ketika sistem perpipaan memerlukan fleksibilitas dan penyerapan getaran yang lebih besar dibandingkan dengan konektor bola tunggal konvensional. Geometri bola mendistribusikan gerakan melalui badan karet fleksibel daripada memusatkan semua gerakan pada titik sambungan yang kaku.
Bagi pembeli yang membandingkan sambungan ekspansi karet, desain bola ganda harus dievaluasi berdasarkan tekanan pengoperasian, suhu, media, persyaratan pergerakan, konfigurasi flensa, dan kondisi pemasangan.
Mengapa Penting dalam Sistem Perpipaan Industri?
Jaringan pipa industri jarang terkena kondisi statis sepenuhnya. Pompa hidup dan mati, kompresor menghasilkan getaran mekanis, cairan menciptakan fluktuasi tekanan, dan perubahan suhu menyebabkan komponen yang terhubung mengembang atau berkontraksi.
Tanpa fleksibilitas yang memadai, gaya dinamis ini dapat ditransfer langsung ke dalam pipa, flensa, katup, pompa, dan peralatan lainnya. Seiring waktu, pembebanan berulang dapat menyebabkan kelelahan, tegangan sambungan, kebocoran, atau keausan dini komponen.
Sambungan ekspansi yang fleksibel membantu mengisolasi efek ini. Badan karetnya menyediakan zona pergerakan terkendali antara bagian-bagian pipa yang kaku, sementara lapisan penguat menopang struktur di bawah beban pengoperasian.
- Menyerap getaran yang dihasilkan peralatan.
- Mengkompensasi pergerakan pipa.
- Membantu mengurangi konsentrasi stres di sekitar koneksi.
- Mengakomodasi pergerakan termal dan toleransi pemasangan.
- Mendukung pengoperasian sistem perpipaan dinamis yang lebih stabil.
- Membantu melindungi peralatan yang terhubung dari transmisi getaran berlebihan.
Bagaimana Gabungan Dibangun?
Kinerja sambungan ekspansi fleksibel sangat bergantung pada geometri, kompon karet, struktur tulangan, dan desain sambungan. Konfigurasi bola ganda yang diperkuat menggabungkan beberapa lapisan fungsional.
Bodi Karet Bola Ganda
Geometri dua bola menciptakan bagian kerja fleksibel yang mampu menangani pergerakan dalam berbagai arah. Struktur melengkung juga memungkinkan deformasi tanpa bergantung pada sambungan yang sepenuhnya kaku.
Penguatan Kain Multi-Lapisan
Penguatan kain dimasukkan ke dalam bodi karet untuk meningkatkan ketahanan terhadap tekanan dan daya tahan lelah. Struktur perkuatan dipilih sesuai dengan kelas tekanan yang diperlukan dan kondisi aplikasi.
Perlindungan Jaring Baja Tahan Karat
Lapisan jaring baja tahan karat eksternal dapat memberikan perlindungan mekanis tambahan dan dukungan struktural. Hal ini sangat berharga dalam lingkungan di mana sambungan ekspansi terkena beban dinamis dan getaran berulang.
Koneksi Bergelang
Ujung bergelang memberikan metode praktis untuk menghubungkan sambungan fleksibel ke pipa yang ada. Dimensi flensa yang benar, pola baut, pemilihan gasket, dan penyelarasan penting untuk menjaga kinerja penyegelan.
Apa Keunggulan Kinerja Utamanya?
Nilai sambungan ekspansi karet bola ganda melampaui fleksibilitas pipa sederhana. Konstruksinya mengatasi beberapa tantangan umum yang dihadapi dalam sistem perpipaan industri.
| Fitur Kinerja | Manfaat Rekayasa | Persyaratan Khas |
|---|---|---|
| Geometri bola ganda | Memberikan peningkatan fleksibilitas dan penyerapan gerakan | Sistem perpipaan dinamis |
| Penguatan kain | Meningkatkan ketahanan tekanan dan daya tahan lelah | Pipa bertekanan |
| Jaring baja tahan karat | Memberikan perlindungan mekanis tambahan | Lingkungan dengan getaran tinggi |
| Fleksibilitas karet | Mengurangi transmisi getaran | Pompa dan kompresor |
| Koneksi bergelang | Mendukung pemasangan dan penyegelan yang stabil | Jaringan pipa industri |
| Senyawa karet khusus | Memungkinkan adaptasi terhadap media dan suhu yang berbeda | Aplikasi khusus |
Karakteristik ini membuat produk ini cocok untuk aplikasi di mana konektor kaku konvensional mungkin tidak memberikan cukup fleksibilitas atau isolasi getaran.
Spesifikasi Teknis Apa yang Harus Diperiksa Pembeli?
Pemilihan sambungan fleksibel harus dimulai dengan kondisi pengoperasian sebenarnya, bukan sekadar memilih diameter pipa nominal. Spesifikasi berikut ini sangat penting ketika mengevaluasi desain bola ganda.
| Spesifikasi | Tersedia / Kisaran Khas |
|---|---|
| Struktur | Bodi karet bola ganda + penguat kain + jaring baja tahan karat |
| Bahan Karet | EPDM, NBR, Neoprene, senyawa khusus |
| Bantuan | Kain multi-lapis dan jaring kawat baja tahan karat |
| Tekanan Kerja | PN10 / PN16 / PN25, tergantung strukturnya |
| Kisaran Suhu | -20°C hingga +120°C; senyawa khusus hingga +150°C |
| Pergerakan | Kompensasi aksial, lateral, dan sudut |
| Ukuran Nominal | DN32–DN600; ukuran yang lebih besar tersedia dengan penyesuaian |
| Koneksi | Perlengkapan bergelang atau dirancang khusus |
| Media yang Kompatibel | Air, udara, minyak, bahan kimia ringan, dan cairan industri |
Pemilihan sebenarnya harus selalu didasarkan pada desain sistem yang lengkap. Tekanan, suhu, komposisi fluida, amplitudo pergerakan, dimensi flensa, dan lingkungan pemasangan harus dikonfirmasi sebelum produksi.
Dimana Bisa Digunakan?
Sambungan fleksibel bola ganda sangat relevan untuk sistem perpipaan di mana getaran, pergerakan, atau tekanan mekanis tidak dapat dihilangkan sepenuhnya.
Sistem Pompa dan Kompresor
Pompa dan kompresor merupakan sumber getaran mekanis yang umum. Memasang sambungan fleksibel di dekat peralatan dapat membantu membatasi perpindahan getaran ke dalam pipa yang terhubung.
Perpipaan Air dan Cairan
Pengolahan air, sirkulasi air industri, dan sistem transportasi fluida umum dapat menggunakan sambungan ekspansi karet untuk mengakomodasi pergerakan sekaligus menjaga sambungan fleksibel.
Jalur Proses Industri
Sistem yang mengangkut oli, udara, bahan kimia ringan, dan cairan industri lainnya yang kompatibel dapat menggunakan kompon karet yang berbeda sesuai dengan ketahanan media yang diperlukan.
Tata Letak Saluran Pipa yang Kompleks
Jika beberapa bagian pipa, sambungan peralatan, dan toleransi struktural menimbulkan tantangan penyelarasan, sambungan fleksibel yang dipilih dengan tepat dapat memberikan kapasitas pergerakan tambahan.
Bagaimana Seharusnya Pembeli Memilih Model yang Tepat?
Tim pengadaan harus memberikan informasi pengoperasian yang terperinci ketika meminta penawaran harga. Hal ini memungkinkan pabrikan untuk mencocokkan kompon karet, tulangan, ukuran, peringkat tekanan, dan konfigurasi sambungan dengan aplikasi sebenarnya.
- Konfirmasikan diameter pipa:Identifikasi DN atau ukuran pipa nominal yang diperlukan.
- Periksa tekanan operasi:Pilih kelas tekanan yang sesuai untuk kondisi pengoperasian normal dan sementara.
- Identifikasi suhu pengoperasian:Pertimbangkan suhu normal dan potensi suhu puncak.
- Tentukan medianya:Air, minyak, udara, bahan kimia, dan cairan lainnya mungkin memerlukan kompon karet yang berbeda.
- Ukur pergerakan:Tentukan pergerakan aksial, lateral, dan sudut yang diharapkan.
- Konfirmasikan dimensi flensa:Pola lubang baut dan dimensi sambungan harus sesuai dengan pipa.
- Pertimbangkan lingkungan instalasi:Paparan di luar ruangan, intensitas getaran, dan peralatan di sekitarnya dapat memengaruhi konfigurasi akhir.
Memberikan detail ini lebih awal dapat mengurangi kesalahan spesifikasi dan membuat penyesuaian OEM menjadi lebih efisien.
Apa yang Harus Dipertimbangkan Saat Instalasi?
Bahkan sambungan ekspansi yang dirancang dengan baik memerlukan pemasangan yang benar. Badan fleksibel tidak boleh diperlakukan sebagai pengganti penyangga atau penyelarasan pipa yang tepat.
- Periksa kesejajaran flensa sebelum mengencangkan baut.
- Gunakan gasket yang kompatibel dan pengencang yang ditentukan dengan benar.
- Hindari peregangan, kompresi, atau puntiran yang berlebihan selama pemasangan.
- Pastikan perpipaan yang berdekatan didukung dengan benar.
- Cegah benda tajam atau komponen luar merusak bodi karet.
- Pastikan pergerakan pengoperasian tetap berada dalam rentang kompensasi yang dirancang.
- Periksa sambungan secara berkala untuk mengetahui adanya keausan, keretakan, perubahan bentuk, atau masalah sambungan.
Pemasangan yang tepat membantu sambungan berfungsi sesuai desain yang diinginkan dan dapat mengurangi beban mekanis yang tidak perlu pada elemen fleksibel.
Pertanyaan yang Sering Diajukan
1. Apa keuntungan utama dari Sambungan Ekspansi Karet Bola Ganda?
Keuntungan fungsional utama adalah kemampuannya untuk memberikan peningkatan penyerapan gerakan dan isolasi getaran melalui struktur fleksibel bola ganda.
2. Bahan apa yang tersedia untuk bodi karet?
Pilihan material umum termasuk EPDM, NBR, dan Neoprene. Kompon karet yang disesuaikan juga dapat dipertimbangkan ketika media atau suhu pengoperasian memerlukan formulasi tertentu.
3. Peringkat tekanan apa yang tersedia?
Tergantung pada struktur dan persyaratan aplikasi, konfigurasi dapat dirancang untuk kelas tekanan kerja PN10, PN16, atau PN25.
4. Ukuran apa yang bisa disesuaikan?
Rangkaian produk yang direferensikan mencakup DN32 hingga DN600, sedangkan ukuran yang lebih besar dapat dipertimbangkan sesuai dengan persyaratan proyek dan spesifikasi teknik.
5. Apakah bisa digunakan di dekat pompa dan kompresor?
Ya. Pompa dan kompresor merupakan lokasi pemasangan yang umum karena mesin ini dapat menghasilkan getaran dan beban dinamis yang perlu diisolasi dari pipa yang terhubung.
6. Dapatkah jenis koneksi disesuaikan?
Ya. Sambungan bergelang tersedia, dan alat kelengkapan yang dirancang khusus dapat dikembangkan sesuai dengan konfigurasi saluran pipa dan persyaratan proyek.
Bagaimana Cara Meminta Solusi Khusus?
Bagi pembeli industri, memilih sambungan fleksibel yang tepat merupakan kombinasi dari spesifikasi produk dan rekayasa sistem. JIDONGDA menyediakan solusi sambungan ekspansi karet khusus yang mencakup berbagai diameter, kompon karet, struktur penguat, persyaratan tekanan, dan konfigurasi sambungan. Saat meminta penawaran, berikan ukuran pipa, tekanan pengoperasian, suhu, media, persyaratan pergerakan, dimensi flensa, dan lingkungan aplikasi bila memungkinkan. Detail ini memungkinkan pabrikan mengevaluasi konfigurasi yang sesuai dengan lebih akurat.
Jika Anda mencari sambungan fleksibel yang andal untuk pompa, kompresor, pipa air, sistem proses industri, atau aplikasi berat lainnya,Hubungi kamiuntuk mendiskusikan kondisi pengoperasian Anda, persyaratan penyesuaian, spesifikasi teknis, dan kebutuhan pesanan massal dengan JIDONGDA.
