Ringkasan Artikel: A sambungan ekspansi logam bergelombangmemberikan fleksibilitas terkendali untuk perpipaan industri yang terkena ekspansi termal, getaran, fluktuasi tekanan, dan pergerakan mekanis. Dengan menggunakan struktur bellow baja tahan karat bergelombang, struktur ini dapat mengkompensasi perpindahan aksial, lateral, dan sudut sekaligus membantu mengurangi kelelahan las, kebocoran flensa, dan deformasi terkait tegangan. Panduan ini menjelaskan prinsip kerja, spesifikasi utama, opsi material, aplikasi, faktor pemilihan, dan keuntungan untuk sistem perpipaan yang menuntut.
Daftar isi
- Apa Itu Sambungan Ekspansi Logam Bergelombang?
- Bagaimana Cara Kerjanya di Perpipaan Industri?
- Apa Spesifikasi Teknis Utamanya?
- Apa Manfaat Utamanya?
- Dimana Biasanya Digunakan?
- Bagaimana Seharusnya Anda Memilih Produk yang Tepat?
- Pertanyaan yang Sering Diajukan
- Pikiran Terakhir

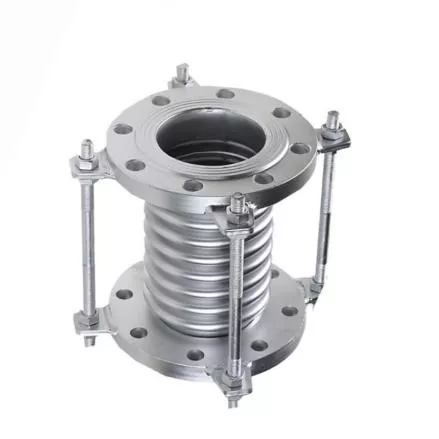

Apa Itu Sambungan Ekspansi Logam Bergelombang?
JIDONGDApersediaan aSambungan Ekspansi Logam Bergelombangdirancang untuk memberikan fleksibilitas terkendali perpipaan industri tanpa mengorbankan stabilitas struktural. Konstruksi bellow bergelombangnya memungkinkan pipa mengakomodasi pergerakan yang disebabkan oleh perubahan suhu, getaran peralatan, fluktuasi tekanan, dan tekanan mekanis.
Berbeda dengan bagian pipa yang kaku, sambungan ekspansi sengaja menciptakan area fleksibel di dalam sistem perpipaan. Ketika pipa memanas atau mendingin, panjang dan posisinya dapat berubah. Jika gerakan ini tertahan, tegangan berlebihan dapat terakumulasi di sekitar las, flensa, katup, pompa, dan peralatan yang terhubung. Sambungan ekspansi logam yang dirancang dengan baik membantu menyerap gerakan-gerakan ini sebelum menjadi beban yang merusak.
Untuk pembeli yang mengevaluasi sambungan ekspansi logam industri, bahan bellow, persyaratan pergerakan, peringkat tekanan, kisaran suhu, metode sambungan, dan lingkungan pemasangan semuanya harus dipertimbangkan bersama.
Bagaimana Cara Kerjanya di Perpipaan Industri?
Prinsip operasinya didasarkan pada deformasi elastis terkendali dari bellow logam bergelombang. Konvolusi ganda memungkinkan bellow melentur saat pipa yang terhubung bergerak, sementara struktur logam mempertahankan batas tekanan.
Kompensasi Ekspansi Termal
Saluran pipa bersuhu tinggi mengembang seiring kenaikan suhu proses dan menyusut saat suhu turun. Dalam sistem uap, ketel, bahan kimia, minyak, dan fluida termal, siklus suhu yang berulang dapat menghasilkan pergerakan yang besar. Bellow bergelombang menyerap perpindahan ini dan mengurangi tegangan yang ditransfer ke bagian pipa yang kaku.
Kompensasi Mekanik dan Getaran
Peralatan industri seperti pompa, kompresor, kipas angin, turbin, dan mesin berputar dapat menimbulkan getaran pada pipa yang terhubung. Sambungan ekspansi yang dirancang dengan tepat dapat mengakomodasi pergerakan terkontrol dan membantu mencegah getaran ditransmisikan secara langsung melalui sambungan pipa yang kaku.
Gerakan Multi Arah
Tergantung pada desain sistemnya, sambungan ekspansi logam dapat mengkompensasi tiga kategori pergerakan utama:
- Gerakan aksial:kompresi atau ekstensi sepanjang sumbu pipa.
- Gerakan lateral:perpindahan ke samping dari bagian pipa yang terhubung.
- Gerakan sudut:gerakan rotasi antara bagian pipa yang terhubung.
Apa Spesifikasi Teknis Utamanya?
Pemilihan sambungan ekspansi harus dimulai dengan kondisi pengoperasian sebenarnya, bukan sekadar memilih ukuran pipa nominal. Informasi produk JIDONGDA mencakup bellow baja tahan karat dengan material dan konfigurasi sambungan yang berbeda untuk aplikasi industri.
| Parameter | Spesifikasi Khas | Pertimbangan Rekayasa |
|---|---|---|
| Struktur Bellow | Bellow baja tahan karat bergelombang | Memberikan fleksibilitas terkendali dan kompensasi gerakan |
| Bahan | SS304 / SS316 / SS321 / paduan khusus | Pilih berdasarkan suhu, korosi, dan kompatibilitas media |
| Tekanan Kerja | PN10–PN40, tergantung desain | Harus sesuai dengan kondisi pengoperasian dan tekanan aktual |
| Kisaran Suhu | -80°C hingga +600°C, tergantung bahannya | Tingkat material dan desain menentukan batas suhu yang dapat digunakan |
| Pergerakan | Aksial / lateral / sudut | Jenis dan besarnya gerakan harus dihitung sebelum pemilihan |
| Ukuran | DN15–DN300 | Versi berulir umumnya mencakup diameter yang lebih kecil |
| Koneksi | Berulir / bergelang / dilas | Pilih sesuai dengan tata letak perpipaan dan persyaratan pemasangan |
| Media yang Kompatibel | Uap/air panas/minyak/gas/cairan kimia | Konfirmasikan kompatibilitas materi dengan media sebenarnya |
Persyaratan tekanan, suhu, pergerakan, frekuensi siklus, dan kelelahan aktual harus dikonfirmasi untuk setiap proyek. Desain yang disesuaikan dapat dipertimbangkan ketika konfigurasi standar tidak memenuhi kondisi pemasangan.
Apa Manfaat Utamanya?
1. Performa Andal pada Suhu Tinggi
Bellow logam sangat cocok untuk aplikasi di mana suhu melebihi kisaran operasi praktis dari banyak komponen fleksibel konvensional. Tergantung pada pemilihan material dan desain, konstruksi baja tahan karat dapat mendukung lingkungan termal yang menuntut.
2. Mengurangi Stres Saluran Pipa
Pergerakan termal secara bertahap dapat menimbulkan beban berlebihan pada titik tetap dan sambungan peralatan. Dengan memperkenalkan fleksibilitas yang terkendali, sambungan ekspansi membantu mendistribusikan ulang gerakan dan mengurangi konsentrasi tegangan di area kritis.
3. Ketahanan Lebih Baik terhadap Getaran
Jika mesin menghasilkan getaran yang terus menerus atau terputus-putus, sambungan logam yang fleksibel dapat membantu mengisolasi pergerakan antara peralatan dan pipa. Hal ini dapat berkontribusi pada peningkatan stabilitas sistem ketika sambungan dipilih dan dipasang dengan benar.
4. Opsi Instalasi Fleksibel
Konfigurasi berulir, bergelang, dan dilas memungkinkan untuk mengintegrasikan sambungan ekspansi ke dalam arsitektur pipa yang berbeda. Produk berulir berdiameter kecil dapat berguna di sekitar sambungan peralatan kompak, sementara desain bergelang dan dilas dapat disesuaikan dengan sistem perpipaan industri yang lebih besar.
5. Kinerja Siklik Jangka Panjang
Perpipaan industri mungkin mengalami ribuan siklus pemanasan dan pendinginan selama masa pengoperasiannya. Oleh karena itu, geometri bellow yang benar, pemilihan material, kualitas pembentukan, dan kontrol pergerakan penting untuk mencapai kinerja kelelahan yang dapat diandalkan.
Dimana Biasanya Digunakan?
Sambungan ekspansi logam bergelombang berguna jika pipa kaku harus mengakomodasi perpindahan termal atau gerakan mekanis. Area aplikasi yang umum meliputi:
- Jaringan pipa pengolahan petrokimia
- Pembangkit listrik
- Sistem uap dan ketel
- Sistem HVAC suhu tinggi
- Peralatan tungku industri
- Fasilitas pengolahan minyak dan gas
- Saluran pipa pengolahan bahan kimia
- Sistem rekayasa kelautan
- Koneksi peralatan mekanis
- Sistem transportasi fluida bersuhu tinggi
Misalnya, pipa uap yang menghubungkan boiler ke peralatan hilir dapat mengalami ekspansi termal yang signifikan selama penyalaan. Tanpa kompensasi pergerakan yang memadai, pemuaian ini dapat memberikan beban tambahan pada penyangga pipa dan nosel peralatan. Sambungan ekspansi bellow yang direkayasa dengan benar menyediakan area khusus di mana pergerakan ini dapat terjadi.
Bagaimana Seharusnya Anda Memilih Produk yang Tepat?
Pemilihan produk harus didasarkan pada data teknik dan bukan hanya pada tampilan atau diameter nominal saja. Sebelum meminta penawaran, pembeli harus menyiapkan informasi berikut:
- Diameter pipa nominal:Identifikasi ukuran DN dan dimensi koneksi yang diperlukan.
- Suhu pengoperasian:Tentukan suhu normal, minimum, dan maksimum.
- Tekanan operasi:Sertakan tekanan kerja normal dan maksimum.
- Persyaratan gerakan:Tentukan gerakan aksial, lateral, atau sudut yang diharapkan.
- Media:Identifikasi apakah sistem membawa uap, air, minyak, gas, bahan kimia, atau cairan lainnya.
- Persyaratan bahan:Pilih SS304, SS316, SS321, atau paduan lain yang sesuai dengan lingkungan.
- Metode koneksi:Tentukan apakah ujung berulir, bergelang, atau dilas diperlukan.
- Kondisi instalasi:Pertimbangkan ruang yang tersedia, penyangga pipa, pemandu, jangkar, dan sambungan peralatan.
Penting juga untuk membedakan sambungan ekspansi dari konektor fleksibel umum. Sambungan ekspansi dirancang berdasarkan kebutuhan pergerakan dan kelelahan tertentu, sehingga geometri bellow dan batasan sistem harus dievaluasi sebagai bagian dari desain perpipaan yang lengkap.
Pertanyaan yang Sering Diajukan
Q1: Apa tujuan utama sambungan ekspansi logam bergelombang?
Tujuan utamanya adalah untuk mengkompensasi ekspansi termal dan mengendalikan pergerakan mekanis dalam sistem perpipaan sekaligus mengurangi tegangan yang ditransfer ke komponen kaku.
Q2: Dapatkah sambungan ekspansi logam digunakan untuk pipa uap?
Ya. Sambungan ekspansi bellow baja tahan karat umumnya diterapkan pada pipa uap dan ketel, asalkan material yang dipilih, peringkat tekanan, peringkat suhu, dan kapasitas pergerakan sesuai dengan kondisi pengoperasian.
Q3: Bahan apa yang biasa digunakan?
Pilihan umum termasuk baja tahan karat SS304, SS316, dan SS321. Paduan yang disesuaikan juga dapat dipertimbangkan ketika ketahanan terhadap korosi yang lebih tinggi atau kondisi pengoperasian khusus memerlukannya.
Q4: Apakah sambungan ekspansi berulir cocok untuk pipa kecil?
Ya. Konfigurasi berulir sangat cocok untuk pipa berdiameter lebih kecil, sambungan peralatan, dan instalasi dengan ruang terbatas.
Q5: Apa perbedaan antara gerak aksial, lateral, dan sudut?
Gerakan aksial terjadi sepanjang sumbu pipa, gerakan lateral terjadi ke samping, dan gerakan sudut melibatkan rotasi antar bagian pipa yang terhubung. Jenis gerakan yang diperlukan harus diidentifikasi sebelum memilih sambungan ekspansi.
Q6: Bisakah produk disesuaikan?
Ya. Bergantung pada persyaratan proyek, penyesuaian dapat melibatkan tingkat material, ukuran, peringkat tekanan, konfigurasi sambungan, dan parameter teknik lainnya.
Pikiran Terakhir
Direkayasa dengan benarSambungan Ekspansi Logam Bergelombangdapat memainkan peran penting dalam melindungi pipa industri dari ekspansi termal, getaran, perpindahan mekanis, dan akumulasi stres. Dengan bellow baja tahan karat, beberapa opsi sambungan, dan parameter teknik yang dapat dikonfigurasi, produk ini dapat disesuaikan dengan aplikasi yang menuntut di seluruh pembangkit listrik, petrokimia, pemrosesan kimia, HVAC, kelautan, dan sistem fluida suhu tinggi. JIDONGDA mendukung solusi sambungan ekspansi logam yang disesuaikan berdasarkan ukuran, material, tekanan, suhu, pergerakan, dan persyaratan sambungan spesifik proyek. Jika Anda memilih sambungan ekspansi untuk pemasangan baru atau mengganti komponen yang sudah ada,Hubungi kamiuntuk mendiskusikan kondisi operasi Anda dan meminta solusi industri yang sesuai.
