Selang Logam Fleksibel Bergelombang

Seri Selang Logam Fleksibel Bergelombang JIDONGDA dibuat dengan menggunakan bellow baja tahan karat berdinding tipis. Struktur bergelombangnya yang unik memberikan fleksibilitas pada arah aksial dan lateral dengan tetap mempertahankan keunggulan yang melekat pada logam: ketahanan terhadap suhu tinggi, tekanan, dan korosi. Selain menyalurkan media kerja, nilai utama produk ini terletak pada kemampuannya untuk mengimbangi ekspansi termal, mengisolasi getaran mekanis, dan memperbaiki ketidaksejajaran pemasangan. Ini berfungsi sebagai komponen keselamatan penting, memungkinkan sambungan fleksibel dalam sistem perpipaan industri yang kaku dan dirancang untuk pengoperasian tugas berat yang berkelanjutan.

Fitur Desain Produk

JIDONGDA menggunakan teknologi pembentukan mulus yang menjamin stabilitas struktural dan ketahanan bocor yang unggul. Rakitan inti terdiri dari empat lapisan, dengan opsi penguatan khusus:

1. Elemen Bergelombang

Diproduksi dari satu lembar baja tahan karat (grade 304 atau 316L), ini menghilangkan risiko yang terkait dengan lapisan las dan secara signifikan meningkatkan fleksibilitas dan kompatibilitas selang dengan berbagai media.

2. Lapisan Penguat (Jalinan Logam)

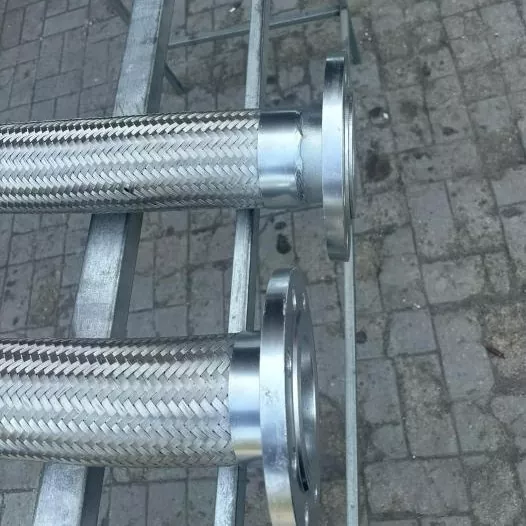

Selubung wire mesh luar (baja tahan karat) yang secara efektif membatasi perpanjangan, mendistribusikan beban tekanan, dan meningkatkan ketahanan tekanan secara keseluruhan.

3. Akhiri Sistem Koneksi

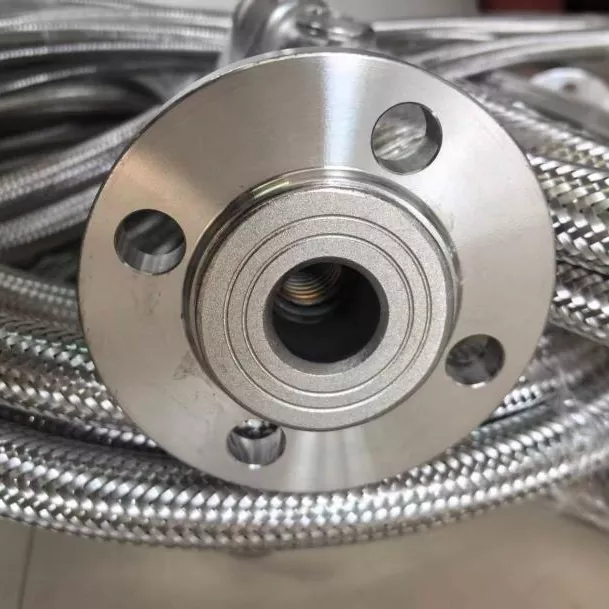

Mendukung berbagai jenis sambungan—flensa, ulir, alat kelengkapan kompresi, dan sambungan las—memungkinkan integrasi ke dalam berbagai sistem perpipaan.

4. Lapisan Pelindung Opsional

Opsi penguatan pelindung khusus tersedia untuk kondisi pengoperasian yang sulit (misalnya, lingkungan laut, penanganan zat agresif, atau aplikasi suhu tinggi).

Area Aplikasi Utama

Selang Logam Fleksibel Bergelombang beradaptasi dengan berbagai skenario perpipaan industri, menawarkan fleksibilitas dan kepraktisan tinggi:

1. Sistem kompensasi getaran perpipaan industri: Menyerap ekspansi dan kontraksi termal sekaligus meredam getaran peralatan selama pengoperasian;

2. Industri petrokimia: Cocok untuk mengangkut media korosif dan menyediakan sambungan fleksibel dalam perpipaan proses;

3. Sistem pembangkit listrik: Digunakan untuk mengurangi dan mengkompensasi getaran pada boiler, penukar panas, dan pipa sirkulasi pendingin;

4. Teknik kelautan: Mengisolasi getaran pada pipa kapal dan menahan korosi akibat semprotan garam di lingkungan laut;

5. Peralatan metalurgi suhu tinggi: Cocok untuk tungku suhu tinggi dan sambungan pipa yang mengalami suhu tinggi dan rendah secara bergantian;

6. Membangun sistem HVAC: Menyediakan koneksi fleksibel dalam sistem HVAC, mengurangi getaran dan kebisingan pipa.

Contoh Penerapan Praktis

Contoh 1: Proyek perpipaan proses suhu tinggi di kilang minyak pesisir

Sebuah kilang minyak di pesisir pantai menghadapi masalah dengan perpindahan panas yang sering terjadi dan kebocoran sambungan flensa pada pipa minyak dan gas bersuhu tinggi yang disebabkan oleh fluktuasi suhu yang berkepanjangan. Proyek ini menggunakan selang logam fleksibel bergelombang baja tahan karat JIDONGDA 316L, yang secara efektif mengkompensasi deformasi termal dan menahan korosi sulfida. Sistem ini beroperasi terus menerus selama lima tahun tanpa kebocoran, sehingga secara signifikan mengurangi frekuensi penghentian pemeliharaan dan meningkatkan stabilitas jalur produksi.

Contoh 2: Proyek peningkatan perpipaan untuk kapal kontainer besar

Pipa pendingin mesin utama pada kapal yang mengarungi lautan mengalami keretakan dinding dan berkurangnya masa pakai karena getaran yang terus-menerus. Untuk mengatasi masalah ini, selang bergelombang JIDONGDA yang dibuat khusus—dengan jalinan dua lapis dan lapisan anti korosi tingkat kelautan—telah dipasang. Solusi ini secara efektif menghilangkan resonansi pipa dan memastikan ketahanan korosi terhadap semprotan garam laut, sehingga memperpanjang masa pakai pipa dari tiga tahun menjadi lebih dari sepuluh tahun.

Fitur Produk Utama

1. Desain bergelombang yang sangat fleksibel dengan kemampuan deformasi aksial dan lateral yang sangat baik, cocok untuk kondisi pemasangan yang menantang;

2. Ketahanan termal yang luar biasa, mampu menahan beban termal siklik yang ekstrim;

3. Ketahanan korosi yang tinggi, kompatibel dengan pengangkutan sebagian besar media industri;

4. Peredam getaran dan kompensasi perpindahan yang efektif, mengurangi tegangan dalam sistem perpipaan;

5. Konstruksi yang stabil dan tahan lama, dirancang untuk pengoperasian berkelanjutan jangka panjang di lingkungan industri;

6. Penyegelan sambungan yang andal, secara signifikan mengurangi risiko kebocoran pipa.

Opsi Konfigurasi Kustom

Dapat disesuaikan dengan kondisi pengoperasian tertentu: konstruksi baja tahan karat seluruhnya 316L, jalinan yang diperkuat dua lapis, desain antistatis, jaket insulasi termal, berbagai jenis sambungan, lapisan antikorosi tingkat laut, versi suhu sangat tinggi (melebihi 600°C), dan desain yang diperkuat vakum.

Keunggulan produk utama

1. Sambungan fleksibel seluruh logam, menawarkan keandalan yang jauh lebih tinggi dibandingkan selang karet tradisional dan menghilangkan masalah terkait penuaan atau kegagalan;

2. Kompensasi perpindahan terintegrasi dan kemampuan peredam getaran, dapat disesuaikan dengan kondisi perpipaan yang kompleks;

3. Tahan terhadap suhu dan tekanan ekstrim; cocok untuk berbagai aplikasi;

4. Memenuhi standar industri utama dan berlaku secara universal di berbagai industri;

5. Desain faktor keamanan tinggi memastikan operasi yang stabil dan risiko terkendali;

6. Banyak digunakan secara global dalam berbagai skenario dengan rekam jejak yang terbukti dalam aplikasi industri.

Pertanyaan yang Sering Diajukan

Q1: Bagaimana cara memilih selang logam fleksibel bergelombang 304 dan 316L? Apa bedanya?

Grade 316L mengandung molibdenum, memberikan peningkatan ketahanan terhadap ion klorida, asam, basa, dan sulfida; ini dirancang khusus untuk lingkungan yang sangat korosif, seperti lingkungan laut/pesisir atau pabrik pengolahan bahan kimia. JIDONGDA dapat memberikan rekomendasi pemilihan material yang tepat berdasarkan lingkungan pengoperasian, suhu, dan kondisi servis tertentu.

Q2: Dapatkah produk menahan suhu tinggi dan tekanan tinggi secara bersamaan?

J: Ya, ini dirancang untuk beroperasi dalam kondisi suhu tinggi dan tekanan tinggi secara bersamaan; namun, harap dicatat bahwa tekanan kerja material yang diijinkan menurun seiring dengan naiknya suhu. Oleh karena itu, parameter pengoperasian harus disesuaikan (diturunkan) sesuai dengan standar bila digunakan di lingkungan bersuhu tinggi. Untuk kondisi suhu sangat tinggi (di atas 600°C) dan tekanan tinggi, kami merekomendasikan penggunaan versi suhu ultra-tinggi khusus JIDONGDA untuk memastikan keselamatan operasional jangka panjang.

Q3: Berapa masa pakai produk, dan elemen mana yang memerlukan pemeriksaan rutin?

A: Masa pakai tergantung pada kondisi pengoperasian; Bila digunakan dalam sistem pemanas standar, produk ini memiliki masa pakai 10–15 tahun; namun, untuk jaringan pipa yang terhubung ke peralatan yang menghasilkan getaran frekuensi tinggi, disarankan untuk menggantinya setiap 3–5 tahun dan melakukan inspeksi tahunan. Selama inspeksi terjadwal, perhatian khusus harus diberikan pada masalah seperti keausan jalinan, deformasi badan selang, korosi pada titik sambungan, dan kebocoran cairan; penggantian segera diperlukan jika ada kerusakan yang terdeteksi.
