Ketika peralatan besar, unit pompa, saluran pipa, atau sistem bergerak memerlukan transfer fluida yang andal sekaligus memungkinkan terjadinya getaran dan pergerakan, makaSelang Karet Bergelang Fleksibel Diameter BesardariJIDONGDAmemberikan solusi koneksi praktis. Didesain dengan badan selang karet fleksibel, struktur penguat, dan ujung bergelang, selang ini dapat dikonfigurasi untuk air, air laut, bubur, bubur mineral, pasir, kerikil, tailing, dan media industri lain yang sesuai.
Sistem perpipaan berdiameter besar sering kali menghadapi tantangan yang tidak dapat diakomodasi dengan mudah oleh perpipaan kaku. Getaran pompa, perpindahan peralatan, penyimpangan pemasangan, dan perakitan berulang dapat menimbulkan tekanan tambahan di sekitar titik sambungan. Selang karet fleksibel dapat menyediakan bagian fleksibel yang terkontrol antara peralatan dan saluran pipa dengan tetap menjaga kapasitas pengangkutan yang diperlukan.
Solusi JIDONGDA menggabungkan badan selang karet dengan lapisan penguat dan sambungan flensa. Tergantung pada kondisi pengoperasian, struktur dapat mencakup kain yang diperkuat dan penyangga kawat baja spiral untuk aplikasi yang memerlukan persyaratan tekanan atau vakum. Dimensi flensa juga dapat disesuaikan dengan standar umum atau gambar pelanggan, sehingga selang ini cocok untuk proyek industri yang disesuaikan.
Daftar isi
- Apa Itu Selang Karet Bergelang Fleksibel Diameter Besar?
- Mengapa Fleksibilitas Penting dalam Sistem Saluran Pipa Besar?
- Bagaimana Selang Dibangun?
- Apa Keuntungan Utamanya?
- Dimana Biasanya Digunakan?
- Parameter Teknis Apa yang Harus Dipertimbangkan Pembeli?
- Bagaimana Seharusnya Pembeli Memilih Selang yang Tepat?
- Bagaimana Kehidupan Pelayanan Dapat Didukung?
- Pertanyaan yang Sering Diajukan
- Kesimpulan

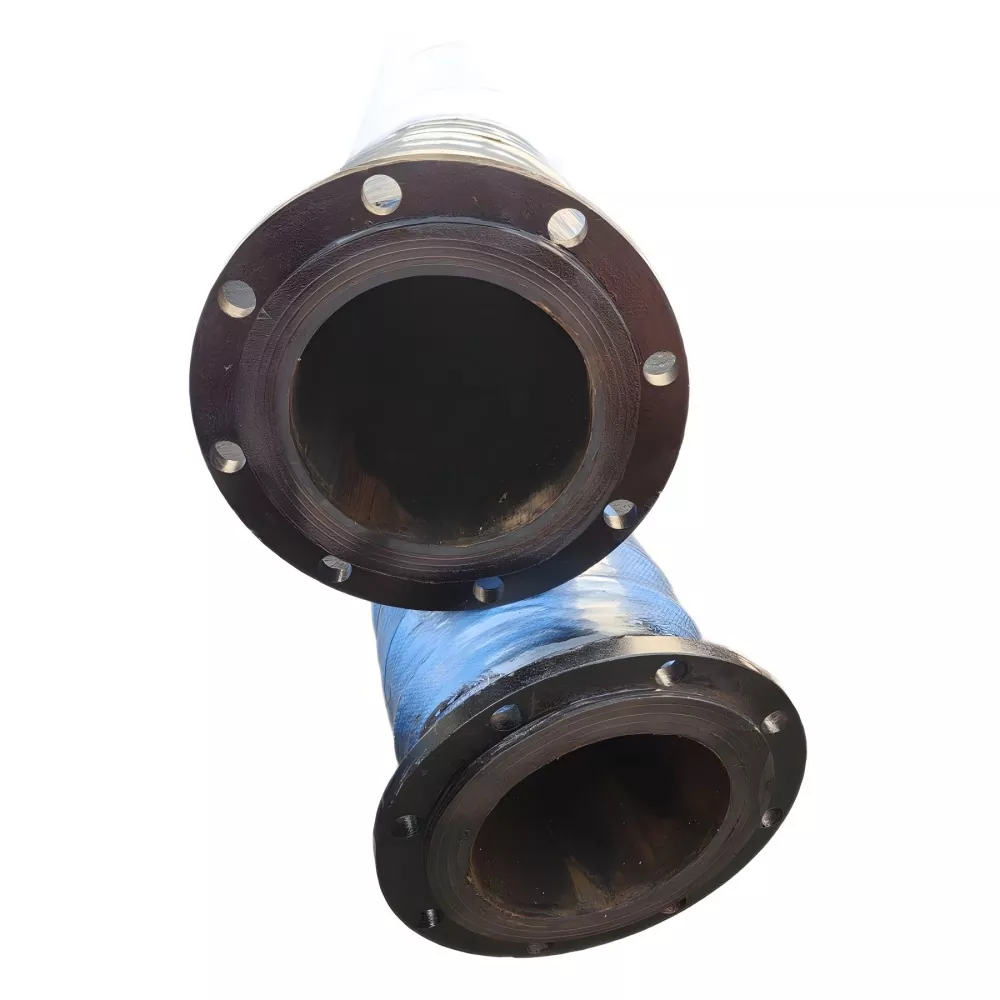

Apa Itu Selang Karet Bergelang Fleksibel Diameter Besar?
Selang karet bergelang fleksibel berdiameter besar adalah rakitan selang industri yang dirancang untuk mengangkut cairan atau media yang mengandung partikulat sekaligus berfungsi sebagai sambungan fleksibel antara peralatan dan saluran pipa tetap atau bergerak.
Berbeda dengan sambungan yang sepenuhnya kaku, badan selang karet dapat mengakomodasi tingkat tekukan dan perpindahan tertentu. Flensa yang dipasang di kedua ujungnya menyediakan sambungan baut dengan pompa, katup, saluran pipa, bejana, atau peralatan lainnya. Kombinasi ini membuat selang sangat berguna ketika kapasitas pengangkutan dan fleksibilitas sambungan sama-sama penting.
Tergantung pada proyeknya, selang dapat dikonfigurasi untuk air, air laut, lumpur, bubur mineral, pasir dan kerikil, tailing, dan media industri tertentu. Untuk bahan abrasif, kompon karet bagian dalam dan struktur penguat harus dipilih sesuai dengan media aktual dan kondisi pengoperasian.
Mengapa Fleksibilitas Penting dalam Sistem Saluran Pipa Besar?
Jaringan pipa industri besar tidak selalu terkena kondisi statis. Pompa menghasilkan getaran, peralatan bergerak berubah posisi, dan toleransi pemasangan dapat mengakibatkan sedikit ketidaksejajaran antar komponen yang terhubung. Jika pergerakan ini ditransfer langsung ke dalam pipa kaku, tekanan tambahan dapat terjadi di sekitar sambungan dan antarmuka peralatan.
Selang karet yang fleksibel menciptakan bagian yang fleksibel di dalam pipa. Kemampuannya untuk membengkokkan dan mengakomodasi perpindahan tertentu dapat membantu membuat sambungan peralatan lebih mudah beradaptasi dengan kondisi pengoperasian sebenarnya.
- Membantu mengakomodasi getaran peralatan.
- Memungkinkan perpindahan pipa tertentu.
- Memberikan fleksibilitas seputar koneksi peralatan.
- Dapat menyederhanakan koneksi dimana ruang instalasi terbatas.
- Mendukung aplikasi yang memerlukan pelepasan peralatan atau pemasangan berulang.
- Dapat dikonfigurasi untuk media dan kondisi pengoperasian yang berbeda.
Radius tekukan sebenarnya yang diijinkan, rentang perpindahan, peringkat tekanan, dan metode pemasangan harus selalu disesuaikan dengan konstruksi selang spesifik dan persyaratan proyek.
Bagaimana Selang Dibangun?
Kinerja selang karet berdiameter besar bergantung pada interaksi lapisan karet bagian dalam, tulangan, lapisan karet bagian luar, dan sambungan ujung. Struktur yang dipilih dengan benar membantu selang tahan terhadap kondisi mekanis dan lingkungan yang diharapkan selama servis.
Lapisan Karet Bagian Dalam
Lapisan karet bagian dalam bersentuhan langsung dengan media yang diangkut. Oleh karena itu, formulasinya harus dipilih sesuai dengan karakteristik material yang diangkut, khususnya ketika sistem menangani lumpur abrasif, partikel mineral, air laut, atau media lain yang memerlukan proses.
Lapisan Kain yang Diperkuat
Lapisan kain yang diperkuat membantu menopang struktur selang dan menahan beban tekanan. Desain tulangan harus sesuai dengan diameter, tekanan, panjang, dan kondisi pengoperasian yang diperlukan.
Penguatan Kawat Baja Spiral
Ketika dukungan hisap atau vakum diperlukan, struktur penguat kawat baja spiral dapat digabungkan. Konfigurasi ini harus ditentukan sesuai dengan kondisi vakum aktual dan bukan hanya dipilih berdasarkan diameter selang.
Lapisan Karet Luar
Lapisan karet luar memberikan perlindungan terhadap paparan lingkungan dan berkontribusi terhadap ketahanan selang terhadap penuaan eksternal dan kondisi pengoperasian.
Ujung Bergelang
Flensa menyediakan sambungan baut yang praktis antara selang dan pipa atau peralatan di sekitarnya. JIDONGDA dapat mengonfigurasi baja karbon, baja tahan karat, atau bahan flensa lainnya sesuai dengan aplikasi, standar, atau gambar pelanggan.
Apa Keuntungan Utamanya?
Memilih selang fleksibel yang tepat dapat mengatasi beberapa tantangan umum dalam sistem konveyor berdiameter besar. Keuntungan utama meliputi:
- Kemampuan koneksi yang fleksibel:Badan karet memungkinkan pembengkokan dan perpindahan tertentu, sehingga cocok untuk antarmuka peralatan yang terpengaruh oleh getaran atau gerakan.
- Pengangkutan aliran besar:Diameter internal yang besar dapat mendukung transfer media bervolume tinggi di mana kondisi proyek memerlukan kapasitas aliran yang lebih besar.
- Integrasi flensa yang mudah:Ujung bergelang dapat disesuaikan dengan standar umum atau disesuaikan menurut gambar teknis.
- Penguatan yang dapat disesuaikan:Penguatan kain dan struktur kawat baja spiral opsional dapat dipilih sesuai dengan kebutuhan tekanan dan vakum.
- Kemampuan beradaptasi media:Kompon karet bagian dalam yang sesuai dapat dipilih untuk air, bubur, bubur mineral, pasir, kerikil, dan media tertentu lainnya.
- Fleksibilitas OEM dan ODM:Diameter, panjang, tekanan, vakum, suhu, konfigurasi flensa, kompon karet, dan warna dapat disesuaikan untuk aplikasi non-standar.
Dimana Biasanya Digunakan?
Penerapan selang flensa fleksibel berdiameter besar meluas ke seluruh industri yang memerlukan perpindahan material bervolume besar dan sambungan peralatan fleksibel.
| Industri | Aplikasi Khas | Pertimbangan Utama |
|---|---|---|
| Pertambangan | Pengangkutan bubur mineral dan tailing | Abrasi, ukuran partikel, konsentrasi, tekanan |
| Pengerukan | Perpindahan lumpur, lumpur, dan pasir | Vakum, abrasi, laju aliran, fleksibilitas |
| Pelabuhan | Transportasi cairan dan material aliran besar | Diameter, kompatibilitas sedang, pencocokan flensa |
| Pasir & Kerikil | Campuran air-pasir dan pengangkutan partikel | Ketahanan aus dan penguatan |
| Mesin Konstruksi | Koneksi pompa dan pipa bergerak yang fleksibel | Gerakan, ruang lentur, tekanan |
| Penyampaian Industri | Air industri, bubur, dan media yang sesuai | Suhu, tekanan, kompon karet |
Untuk proyek yang melibatkan media khusus atau kondisi pengoperasian yang parah, pembeli harus memberikan informasi aplikasi terperinci sebelum menyelesaikan konstruksi selang.
Parameter Teknis Apa yang Harus Dipertimbangkan Pembeli?
Selang tidak boleh dipilih hanya berdasarkan diameter nominal. Spesifikasi yang lengkap harus mempertimbangkan persyaratan mekanis, kimia, termal, dan sambungan pada aplikasi.
| Parameter | Mengapa Itu Penting |
|---|---|
| Diameter Dalam | Menentukan jalur aliran yang tersedia dan ukuran sambungan. |
| Panjang | Mempengaruhi geometri pemasangan, kelonggaran pergerakan, dan kondisi tekukan. |
| Tekanan Kerja | Menentukan penguatan yang dibutuhkan dan konstruksi selang secara keseluruhan. |
| Vakum Bekerja | Penting untuk aplikasi pengisapan dan pemilihan struktur pendukung vakum. |
| Suhu Kerja | Menentukan apakah kompon karet yang dipilih sesuai dengan lingkungan dan lingkungan. |
| Media Penyampaian | Mempengaruhi pemilihan kompon karet dan persyaratan ketahanan aus. |
| Laju Aliran | Membantu menentukan diameter dan konfigurasi pengoperasian yang sesuai. |
| Standar Flensa | Memastikan kompatibilitas dengan peralatan kawin atau pipa. |
Informasi produk JIDONGDA menunjukkan bahwa sambungan flensa dapat dikonfigurasi sesuai dengan GB, DIN, ANSI, JIS, ASME, atau gambar pelanggan. Spesifikasi akhir harus dikonfirmasi berdasarkan proyek sebenarnya dan bukan diasumsikan berdasarkan deskripsi katalog umum.
Bagaimana Seharusnya Pembeli Memilih Selang yang Tepat?
Untuk tim pembelian industri, memberikan informasi pengoperasian yang lengkap pada tahap penawaran harga dapat membuat konfirmasi teknis menjadi lebih efisien. Lembar spesifikasi yang berguna harus mencakup:
- Diameter dalam yang diperlukan.
- Total panjang selang.
- Tekanan kerja normal dan maksimum.
- Tekanan vakum yang diperlukan untuk layanan hisap.
- Jenis media pembawa.
- Suhu pengoperasian dan lingkungan.
- Laju aliran yang diperlukan.
- Rentang lentur atau perpindahan yang diperlukan.
- Standar dan dimensi flensa.
- Jumlah yang dibutuhkan dan tujuan pengiriman.
Aplikasi abrasif memerlukan informasi tambahan. Misalnya, proyek bubur mineral harus mengidentifikasi ukuran dan konsentrasi partikel sehingga karet bagian dalam dan struktur penguat dapat dievaluasi dengan tepat.
Pembeli juga dapat meninjau solusi terkait seperti selang karet berflensa berdiameter besar, selang karet pengerukan berdiameter besar, dan solusi selang karet berdiameter besar lainnya saat membandingkan kebutuhan pipa yang berbeda.
Bagaimana Kehidupan Pelayanan Dapat Didukung?
Pemasangan yang benar dan pemeriksaan rutin penting untuk menjaga kinerja selang karet industri. Bahkan selang yang dirancang dengan baik pun dapat mengalami kerusakan dini jika dipasang secara tidak benar atau dioperasikan di luar batas yang telah ditentukan.
- Jangan melebihi tekanan kerja, tekanan vakum, atau kisaran suhu yang telah dikonfirmasi.
- Hindari meregangkan, memutar, atau membengkokkan selang secara paksa selama pemasangan.
- Periksa permukaan karet luar apakah ada keretakan, tonjolan, terpotong, dan keausan yang tidak normal.
- Periksa sambungan flensa dari kebocoran dan tanda-tanda kendor.
- Pantau selang yang digunakan dengan media abrasif untuk mengetahui pola keausan yang tidak biasa.
- Hentikan pengoperasian dan nilai kembali kondisi kerja jika terlihat kerusakan struktural atau keruntuhan selang yang tidak normal.
Pemasangan juga harus memastikan bahwa permukaan flensa, lubang baut, permukaan penyegelan, dan komponen kawin sejajar dengan benar. Selang tidak boleh dipaksa ke posisi yang menimbulkan tekanan mekanis yang tidak perlu.
Pertanyaan yang Sering Diajukan
Apa keuntungan utama dari Selang Karet Berflensa Fleksibel Diameter Besar?
Keunggulan utamanya adalah kombinasi kapasitas pengangkutan berdiameter besar dan kemampuan koneksi yang fleksibel. Hal ini dapat digunakan ketika getaran peralatan, perpindahan pipa, penyimpangan instalasi, atau pergerakan peralatan bergerak perlu diakomodasi.
Bisakah JIDONGDA memproduksi flensa sesuai gambar pelanggan?
Ya. Konfigurasi flensa dapat dikonfirmasikan sesuai dengan standar, dimensi, persyaratan sambungan, atau gambar pelanggan yang berlaku. Bahan flensa juga dapat dipilih sesuai dengan kebutuhan proyek.
Apakah selang jenis ini dapat digunakan untuk bubur mineral?
Ya. Ini dapat dikonfigurasi untuk aplikasi bubur mineral. Namun, ukuran partikel, konsentrasi bubur, laju aliran, tekanan, suhu, dan kondisi keausan harus disediakan sehingga kompon karet bagian dalam dan struktur penguat yang sesuai dapat dievaluasi.
Bisakah selang disesuaikan untuk aplikasi non-standar?
Ya. Kustomisasi dapat mencakup diameter, panjang, tekanan, tekanan vakum, suhu, konfigurasi flensa, kompon karet, dan warna. Gambar pelanggan, sampel, atau parameter teknis terperinci dapat digunakan selama konfirmasi spesifikasi.
Informasi apa yang harus saya berikan saat meminta penawaran?
Informasi yang paling berguna mencakup diameter dalam, panjang, tekanan kerja, kebutuhan vakum, media pengangkut, suhu, laju aliran, persyaratan lentur atau perpindahan, standar flensa, dimensi flensa, kuantitas, dan tujuan.
Berapa waktu pengiriman biasanya?
Produk standar umumnya dapat diatur dalam waktu sekitar 7–20 hari kerja, sedangkan produk yang disesuaikan dan spesifikasi khusus harus dikonfirmasi sesuai dengan persyaratan pesanan sebenarnya.
Kesimpulan
Selang fleksibel berdiameter besar yang dipilih dengan baik dapat memberikan sambungan yang efektif antara pipa berkapasitas tinggi dan peralatan yang melibatkan pergerakan, getaran, penyimpangan pemasangan, atau media yang menuntut. Kombinasi konstruksi karet fleksibel, lapisan penguat, dan sambungan flensa membuat selang ini cocok untuk berbagai aplikasi pertambangan, pengerukan, pelabuhan, konstruksi, pasir dan kerikil, serta pengangkutan industri.
JIDONGDA mendukung konfigurasi khusus berdasarkan diameter, panjang, tekanan, vakum, suhu, media pengangkutan, persyaratan flensa, dan kompon karet. Untuk proyek di mana spesifikasi selang standar tidak sepenuhnya sesuai dengan kondisi pemasangan, memberikan informasi teknis yang lengkap memungkinkan struktur selang dan konfigurasi sambungan dievaluasi dengan lebih akurat. Jika Anda mencari solusi yang andal untuk sambungan pipa yang sulit,Hubungi kamidengan gambar, parameter pengoperasian, atau persyaratan proyek Anda untuk mendiskusikan solusi selang khusus yang sesuai dengan JIDONGDA.
