Selang Karet Bergelang Hisap dan Pelepasan Diameter Besar

Selang Karet Bergelang Hisap dan Pelepasan Diameter Besar adalah jenis selang industri yang digunakan untuk pengangkutan media aliran besar secara fleksibel. Ini terutama menyelesaikan adaptasi kondisi koneksi, perpindahan dan hisapan/pengosongan antara pipa tetap dan pompa, peralatan atau sistem pipa bergerak.

Menurut informasi produk yang ada, seri ini terutama digunakan untuk mengalirkan air, air laut, bubur, bubur mineral, pasir, kerikil, tailing dan beberapa cairan industri.

Selang JIDONGDA dapat mengonfigurasi produk sesuai dengan spesifikasi pelanggan, parameter teknis, gambar, atau kondisi pengoperasian sebenarnya.

Selama pembelian, disarankan untuk memastikan diameter dalam, panjang, tekanan kerja, tekanan vakum, media, suhu dan standar flensa untuk memastikan bahwa struktur selang sesuai dengan sistem perpipaan yang sebenarnya.

Dibandingkan dengan selang biasa yang terutama digunakan untuk pengangkutan tekanan positif, produk ini menambahkan opsi penyangga kawat baja spiral pada strukturnya, yang dapat memberikan dukungan untuk aplikasi hisap dan vakum.

Lapisan penguat kain/kain tali multi-lapis digunakan untuk menahan tekanan kerja, sedangkan karet bagian dalam dan karet luar dipilih sesuai dengan media, suhu dan lingkungan pengoperasian.

Prinsip Kerja dan Kombinasi Struktural

Selang Karet Bergelang Hisap dan Pelepasan Diameter Besar mencapai pengangkutan media melalui kombinasi:

Lapisan Karet Dalam + Lapisan Penguat + Rangka Kawat Baja Spiral (sesuai konfigurasi model) + Lapisan Karet Luar + Flensa Ujung

Selama operasi pelepasan, tekanan internal terutama didukung oleh lapisan penguat.

Selama pengoperasian hisap atau vakum, kerangka kawat baja spiral memberikan dukungan melingkar, membantu mengurangi risiko selang menjadi rata dan roboh.

Flensa ujung digunakan untuk sambungan baut dengan pompa, katup, saluran pipa, dan peralatan lainnya.

Spesifikasi flensa dapat dikonfirmasikan sesuai dengan standar pipa di lokasi atau gambar pelanggan, sehingga mengurangi masalah pemasangan yang disebabkan oleh ketidakcocokan dimensi sambungan.

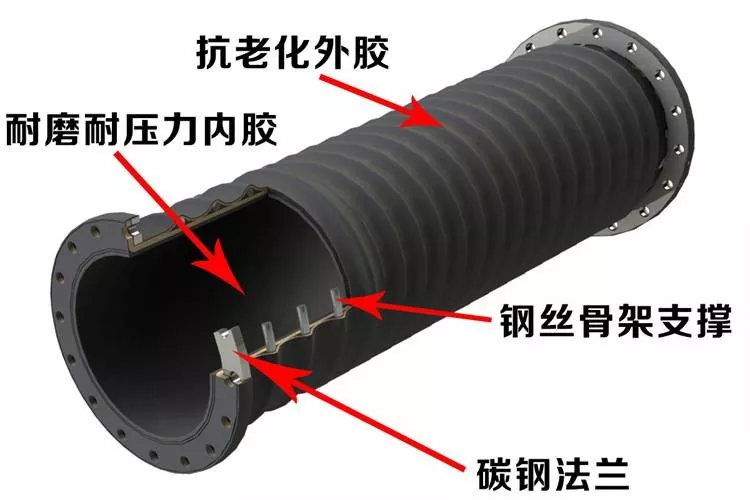

Ilustrasi Struktur Produk

Struktur: Karet Bagian Dalam Tahan Aus, Lapisan Penguat, Rangka Kawat Baja Spiral, Karet Luar dan Flange Baja Karbon

Deskripsi Struktur Utama

• Lapisan Karet Bagian Dalam:
Langsung menghubungi media pengangkut. Bahan karet yang sesuai dapat dipilih berdasarkan media seperti air, slurry, mineral slurry, pasir dan kerikil, serta kondisi pengoperasian sebenarnya.

• Lapisan Kain yang Diperkuat:
Menggunakan struktur penguat kain/kain kabel multi-lapis untuk menahan beban tekanan utama.

• Kerangka Kawat Baja Spiral:
Digunakan untuk solusi struktural yang memerlukan pengisapan atau pengangkutan vakum, memberikan dukungan pada badan selang.

• Lapisan Karet Luar:
Memberikan perlindungan eksternal dan dapat dipilih sesuai dengan ketahanan penuaan, ketahanan abrasi, dan kondisi pengoperasian di luar ruangan.

• Flensa Akhir:
Dapat dilengkapi dengan flensa baja karbon atau baja tahan karat dan disesuaikan dengan standar, dimensi, atau gambar pelanggan.

Keuntungan Utama

Penyampaian Diameter Besar:
Tersedia dalam berbagai spesifikasi diameter besar, cocok untuk media transportasi arus besar. Kisaran diameter sebenarnya yang tersedia harus dikonfirmasi sesuai dengan persyaratan teknis.

Kemampuan Adaptasi Hisap dan Pelepasan:
Menurut konfigurasi strukturalnya, dapat digunakan untuk pengisapan media, pengosongan atau gabungan penghisapan dan pengosongan.

Koneksi Flange yang Nyaman:
Flensa dapat dikonfigurasikan sesuai dengan standar umum seperti GB, DIN, ANSI, JIS, ASME, dan gambar pelanggan.

Solusi Opsional Tahan Aus:
Untuk media abrasif seperti slurry, slurry mineral, pasir dan kerikil, karet bagian dalam dan struktur penguat yang sesuai dapat dipilih sesuai dengan kondisi keausan.

Koneksi Fleksibel:
Selang karet memberikan kemampuan adaptasi tekukan dan perpindahan tertentu, cocok untuk getaran peralatan, perpindahan pipa, dan kondisi penyimpangan pemasangan.

Disesuaikan Sesuai dengan Kondisi Kerja:
Kustomisasi OEM dan non-standar tersedia berdasarkan diameter, panjang, tekanan, tekanan vakum, suhu, bahan karet, spesifikasi flensa, dan warna.

Spesifikasi Teknis

Parameter berikut dikumpulkan dari informasi produk yang ada. Karena diameter, struktur, panjang dan kondisi pengoperasian yang berbeda dapat mempengaruhi kinerja akhir, parameter/gambar teknis yang dikonfirmasi akan berlaku untuk pembelian formal.

Catatan Konfirmasi Spesifikasi:
Informasi produk asli berisi dua deskripsi rentang diameter yang berbeda: “DN100–DN1000” dan “DN100–DN2000”, sedangkan tabel parameter saat ini mencantumkan hingga DN500. Untuk menghindari informasi yang tidak konsisten di situs web, disarankan untuk mengonfirmasi kisaran pasokan akhir berdiameter besar sesuai dengan kemampuan produksi dan pasokan aktual sebelum dipublikasikan.

Skenario Aplikasi

Pertambangan

Digunakan untuk membawa bubur mineral, tailing dan partikel yang mengandung bubur.

Untuk media yang sangat abrasif, bahan karet bagian dalam dan struktur penguat harus dipilih berdasarkan ukuran partikel, konsentrasi, laju aliran dan tekanan.

Pengerukan

Cocok untuk kapal pengerukan, pompa lumpur, pipa pembuangan lumpur dan beberapa sistem pengangkutan bawah air.

Dapat digunakan untuk menyedot dan membuang lumpur, lumpur, pasir dan bahan lainnya.

Pelabuhan & Terminal

Digunakan dalam sistem pengangkutan cairan atau material yang memerlukan kapasitas diameter besar dan sambungan fleksibel.

Spesifikasi flensa dapat dikonfigurasi sesuai dengan persyaratan koneksi di lokasi.

Pasir & Kerikil

Cocok untuk mengangkut pasir, kerikil, campuran air-pasir, mortar dan material yang mengandung partikel lainnya.

Struktur tahan aus dapat dipilih berdasarkan kondisi abrasi aktual.

Industri Baja

Dapat digunakan untuk air industri, slurry, mineral slurry dan beberapa media transportasi industri.

Juga cocok untuk sambungan pipa fleksibel antar peralatan skala besar.

Konstruksi & Rekayasa

Menurut tingkat tekanan, konfigurasi sedang dan struktural, ini dapat diterapkan pada peralatan konstruksi dan proyek teknik untuk transportasi cairan atau material.

Perpindahan Bahan Industri

Cocok untuk sistem pengangkutan industri seperti energi, pengolahan air, dan peralatan teknik.

Solusi khusus tersedia berdasarkan media dan kondisi pengoperasian aktual.

Panduan Seleksi dan Konfirmasi Pembelian

Saat membeli Selang Karet Bergelang Hisap dan Pelepasan Diameter Besar, tidak disarankan untuk mengutip hanya berdasarkan diameter dalam.

Untuk selang hisap dan pembuangan, persyaratan tekanan vakum, abrasi sedang, suhu, dan sambungan flensa akan memengaruhi konfigurasi struktur akhir dan kinerja servis.

• Konfirmasikan terlebih dahulu media pengangkutnya:
Air, air laut, slurry, mineral slurry, tailing, pasir, kerikil atau media industri lainnya.

• Konfirmasikan kondisi kerja:
Laju aliran, tekanan kerja, tekanan vakum kerja, suhu sedang, konsentrasi sedang dan ukuran partikel.

• Konfirmasikan persyaratan instalasi:
Diameter dalam, panjang, persyaratan lentur/perpindahan, standar flensa, dimensi flensa, dan jenis permukaan penyegelan.

• Untuk aplikasi dengan tingkat abrasi tinggi seperti bubur mineral, tailing dan pasir/kerikil:
Solusi karet bagian dalam yang tahan aus harus dikonfirmasi.

• Untuk aplikasi pengisapan atau pengangkutan vakum:
Tingkat tekanan vakum harus ditentukan, dan apakah kerangka kawat baja spiral diperlukan harus dikonfirmasi.

• Untuk proyek non-standar:
Disarankan untuk memberikan gambar, contoh selang lama, atau dimensi sambungan sebenarnya untuk konfirmasi teknis.

Tindakan Pencegahan Pengoperasian

· Tekanan kerja, tekanan vakum, dan suhu tidak boleh melebihi kisaran yang diizinkan dari model selang yang dikonfirmasi. Batasan spesifik harus tunduk pada dokumen konfirmasi teknis produk.

· Saat membawa media abrasif seperti pasir dan bubur mineral, struktur karet bagian dalam yang sesuai harus dipilih sesuai dengan kondisi keausan sebenarnya, dan badan selang harus diperiksa secara teratur.

· Sebelum pemasangan flensa, periksa standar flensa, jarak lubang baut, permukaan perapat, dan dimensi sambungan baut untuk menghindari penyelarasan paksa selama pemasangan.

· Untuk aplikasi hisap, persyaratan vakum dan konfigurasi tulangan kawat baja spiral harus dikonfirmasi. Jika terjadi perataan, keruntuhan, atau perubahan bentuk selang yang tidak normal, hentikan penggunaan selang dan periksa kondisi pengoperasian.

· Selama pemasangan dan pengangkutan, hindari benturan yang tidak perlu, terjepit atau terseretnya ujung flensa untuk mengurangi kerusakan pada bagian sambungan dan badan selang.

· Untuk media kimia khusus, media bersuhu tinggi, atau kondisi pengoperasian non-standar, berikan informasi seperti komposisi dan suhu media sebelum membeli. Personil teknis harus mengkonfirmasi kompatibilitas material.

Pemeliharaan dan Manajemen Kehidupan Layanan

Masa pakai sebenarnya selang karet berdiameter besar berkaitan dengan media pengangkut, tekanan, tekanan vakum, suhu, tekukan, kondisi pemasangan, dan frekuensi penggunaan.

Oleh karena itu, pemeliharaan harus fokus pada:

Inspeksi Reguler + Catatan Kondisi Pengoperasian + Penanganan Kondisi Abnormal Tepat Waktu

· Periksa secara teratur apakah lapisan karet luar retak, keausan tidak normal, menggembung, atau kerusakan lain yang terlihat.

· Periksa apakah area sambungan flensa mengalami kelonggaran, kebocoran, atau perubahan bentuk yang tidak normal.

· Periksa kondisi selang selama operasi hisap dan pembuangan, perhatikan apakah ada perataan, keruntuhan, atau perubahan bentuk yang tidak normal.

· Untuk media abrasif seperti bubur mineral dan pasir/kerikil, catat kondisi keausan berdasarkan penggunaan sebenarnya sebagai referensi untuk pengoptimalan pemilihan di masa mendatang.

· Saat selang tidak dapat digunakan, hindari kompresi jangka panjang dengan benda tajam. Selama penanganan dan penyimpanan, minimalkan pembengkokan dan benturan yang tidak perlu.

· Jika terjadi tekanan tidak normal, kebocoran nyata, kerusakan struktural, atau sambungan tidak normal, hentikan penggunaan selang dan lakukan pemeriksaan teknis.

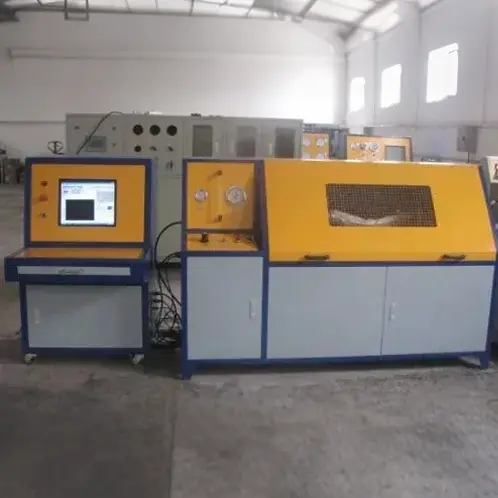

Kontrol Kualitas & Pengiriman

Berdasarkan informasi produk yang ada, produk jadi dapat diperiksa sesuai dengan spesifikasi produk dan kebutuhan pelanggan, antara lain:

· Penampilan

· Diameter dalam

· Diameter luar

· Panjang

· Dimensi flensa

· Tekanan

· Vakum / Tekanan negatif

· Kekerasan

· Performa karet

Jika pelanggan memiliki persyaratan pengujian khusus, item inspeksi dan standar penerimaan harus dikonfirmasi sebelum memesan.

Untuk produk yang disesuaikan, spesifikasi, persyaratan flensa, tingkat tekanan, tekanan vakum, media pengangkutan, dan persyaratan pengiriman dapat dikonfirmasi selama tahap konfirmasi teknis.

Pertanyaan Umum

1. Spesifikasi apa yang tersedia untuk Selang Karet Hisap dan Pelepasan Diameter Besar?

Informasi parameter saat ini mencantumkan diameter dalam umum termasuk DN100, DN150, DN200, DN250, DN300, DN400, dan DN500 mm. Ukuran yang lebih besar dapat dikonfirmasi secara teknis sesuai dengan kebutuhan proyek.

2. Apakah flensa dapat dipasang pada selang?

Ya. Produk ini menggunakan sambungan flensa dan dapat dilengkapi sesuai dengan standar GB, DIN, ANSI, JIS, ASME, atau gambar pelanggan.

3. Apakah bisa digunakan untuk transportasi lumpur mineral dan tailing?

Ya. Menurut konsentrasi bubur, ukuran partikel, laju aliran, tekanan dan suhu, struktur tahan aus yang sesuai dapat dipilih. Solusi akhir harus dikonfirmasi sesuai dengan kondisi pengoperasian sebenarnya.

4. Apakah bisa digunakan untuk proyek pengerukan?

Ya. Selang dapat dipilih sesuai dengan persyaratan media, tekanan, vakum, dan metode pemasangan sistem pengerukan.

5. Apakah bisa disesuaikan sesuai gambar?

Ya. Pelanggan dapat memberikan gambar, sampel, atau parameter teknis terperinci untuk mengonfirmasi badan selang dan struktur flensa.

6. Apa MOQnya?

MOQ tergantung pada jenis produk, spesifikasi, panjang dan persyaratan penyesuaian.

Produk standar dapat mendukung pembelian dalam jumlah kecil. Kuantitas spesifik harus dikonfirmasi selama kutipan.

7. Bisakah sampel diberikan?

Beberapa produk standar dapat memberikan sampel atau dukungan sampel. Biaya sampel dan biaya transportasi harus dikonfirmasi sesuai dengan produk spesifik dan situasi pesanan.

8. Berapa waktu pengirimannya?

Produk standar biasanya memerlukan 7–20 hari kerja.

Untuk produk yang disesuaikan, selang berdiameter besar dan spesifikasi khusus, waktu pengiriman harus dikonfirmasi sesuai dengan struktur, kuantitas dan persyaratan produksi.

Jadwal pengiriman yang jelas akan diberikan sebelum pemesanan.

9. Bagaimana kualitas terjamin untuk pesanan massal?

Pemeriksaan kualitas dapat dilakukan sesuai dengan spesifikasi produk dan kebutuhan pelanggan, termasuk pengujian penampilan, dimensi, flensa, tekanan dan vakum.

Barang inspeksi khusus harus dikonfirmasi sebelum membeli.
